Paano Kalkulahin ang Solar Panel Power Generation System?

Ang pagdidisenyo ng solar power generation system ay hindi lamang tungkol sa pagtitipon ng mga bahagi; tungkol ito sa paggawa ng balanse at mahusay na setup na nakakatugon sa iyong mga partikular na pangangailangan sa enerhiya. Ang gabay na ito ay gagabay sa iyo sa mga pangunahing hakbang, na tinitiyak na mayroon kang komprehensibong pag-unawa sa bawat aspeto.

1. Pagpili ng mga Bahagi ng Solar PV System

Pagkalkula ng Power ng Solar Panel:

Ang kapangyarihan na nabuo ng mga solar panel ay ang gulugod ng iyong system. Upang matiyak na makabuo ka ng sapat na kuryente, kailangan mong kalkulahin ang kinakailangang solar panel power (Po). Ang formula para sa pagkalkula na ito ay:

saan:

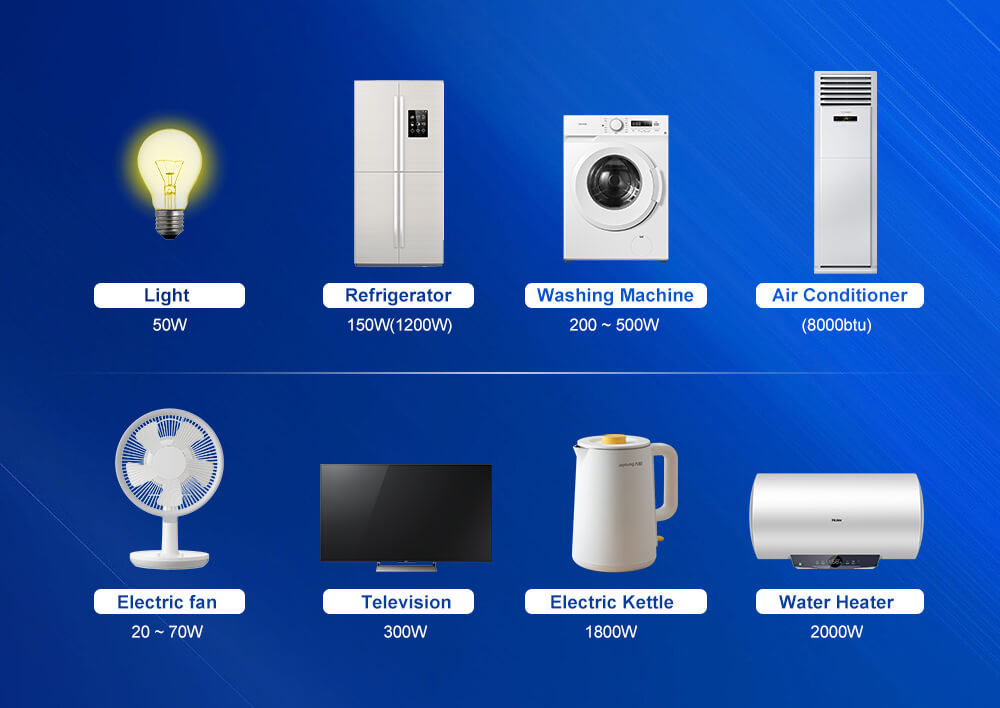

P (Load Power): Ang kabuuang paggamit ng kuryente ng lahat ng konektadong device (sa watts). Kabilang dito ang mga appliances tulad ng mga ilaw, refrigerator, at air conditioner.

t (Oras ng Paggamit): Gaano katagal tumatakbo ang mga device na ito araw-araw (sa oras).

n1 (Efficiency): Episyente ng conversion ng system, karaniwang nasa 85%. Isinasaalang-alang nito ang mga pagkalugi ng enerhiya sa panahon ng conversion mula sa DC patungo sa AC.

T (Sunlight Hours): Ang average na bilang ng peak na oras ng sikat ng araw sa iyong lokasyon. Mahalaga ito dahil malaki ang pagkakaiba nito ayon sa heograpiya.

Q (Weather Factor): Isang salik na dapat isaalang-alang para sa hindi gaanong magandang kondisyon ng panahon, tulad ng maulap o maulan na araw. Karaniwan itong nasa pagitan ng 1.2 at 2, depende sa klima.

Bakit Ito Mahalaga: Ang tumpak na pagkalkula ng kapangyarihan ng solar panel ay mahalaga. Ang pagmamaliit ay maaaring humantong sa hindi sapat na pagbuo ng kuryente, habang ang sobrang pagtatantya ay maaaring magpataas ng mga gastos nang hindi kinakailangan. Sa mga rehiyong may hindi mahuhulaan na panahon, ang pagpili ng mas mataas na halaga ng Q ay nagsisiguro ng pagiging maaasahan.

Halimbawa: Kung ikaw ay nasa Guangzhou, China, at ang iyong pang-araw-araw na load ay 5kW na may 4 na oras ng operasyon, at pipili ka ng Q factor na 1.5, kakailanganin mo ng humigit-kumulang 9437W ng mga solar panel upang matiyak ang pare-parehong pagbuo ng kuryente.

2. Pagkalkula ng Kapasidad ng Baterya

Ang baterya ay ang puso ng iyong solar system, nag-iimbak ng enerhiya para magamit kapag hindi sumisikat ang araw. Ang pagkalkula ng tamang kapasidad ng baterya (C) ay kinabibilangan ng:

saan:

C (Capacity): Ang kinakailangang kapasidad ng baterya sa ampere-hours (Ah).

V (Voltage): Ang boltahe ng system, kadalasang 12V, 24V, o 48V, depende sa iyong setup.

K (Discharge Coefficient): Sinasalamin ang lalim ng discharge, kahusayan ng baterya, at mga salik sa kapaligiran. Karaniwang umaabot mula 0.4 hanggang 0.7. Ang mas mataas na halaga ay nangangahulugan ng mas malalalim na discharge at mas maliliit na baterya, ngunit sa halaga ng buhay ng baterya.

Pangunahing Insight: Ang pagpili ng kapasidad ng baterya ay isang balanse sa pagitan ng gastos at pagiging maaasahan. Habang nag-aalok ang mas malalaking baterya ng mas maraming backup sa panahon ng masamang panahon, pinapataas nila ang gastos ng system. Mahalagang humanap ng middle ground batay sa iyong mga partikular na pangangailangan at badyet.

Halimbawa: Para sa isang system na may 5kW load at isang araw ng maulap na panahon, maaari mong kalkulahin ang pangangailangan para sa kapasidad ng baterya na humigit-kumulang 200Ah sa 48V, kung ipagpalagay na ang discharge coefficient na 0.5 at ang kahusayan ng inverter na 0.9.

3. Pagpili ng Solar Charge Controller

Kinokontrol ng solar charge controller ang boltahe at kasalukuyang mula sa mga solar panel patungo sa mga baterya, na pumipigil sa sobrang pagsingil. Upang piliin ang tamang controller:

saan:

Io (Controller Current): Ang kinakailangang kasalukuyang rating para sa controller (sa amps).

V (Voltage): Ang boltahe ng system, na tumutugma sa boltahe ng baterya.

Mahalagang Pagsasaalang-alang: Sa mga rehiyong may matataas na altitude, ang intensity ng sikat ng araw ay maaaring mas mataas, na posibleng lumampas sa kapasidad ng controller. Sa ganitong mga kaso, matalinong pumili ng controller na may mas mataas na kasalukuyang rating para matiyak ang pangmatagalang tibay.

Tip sa Pagsasama: Madalas na pinagsama ng mga modernong system ang charge controller sa inverter, na nagpapasimple sa proseso ng pag-install. Gayunpaman, tiyaking natutugunan ng pinagsamang unit ang lahat ng iyong pangangailangan sa kuryente.

4. Pagpili ng Inverter

Kino-convert ng inverter ang DC power mula sa mga solar panel o baterya sa AC power para sa mga gamit sa bahay. Ang tamang pagpili ng inverter (Pn) ay kinabibilangan ng:

saan:

Pn (Inverter Capacity): Ang kapasidad ng inverter sa VA.

CosX (Power Factor): Karaniwang nasa 0.8, na sumasalamin sa kahusayan ng AC power conversion.

Q (Safety Margin): Isang salik na dapat isaalang-alang para sa mga pagtaas ng startup, lalo na sa mga inductive load tulad ng mga motor at compressor. Ito ay karaniwang nasa pagitan ng 1.1 at 1.3.

Bakit Ito Mahalaga: Ang pagpili ng inverter na may hindi sapat na kapasidad ay maaaring humantong sa mga pagkabigo ng system, lalo na kapag nakikitungo sa mga inductive load tulad ng mga air conditioner o pump. Palaging i-factor ang safety margin para ma-accommodate ang mga surge na ito.

Halimbawa: Para sa isang 1.3kW air conditioner, ang pagsasaalang-alang sa isang 3x surge para sa inductive load at isang safety margin na 1.1, ang kinakailangang kapasidad ng inverter ay nasa paligid ng 5.36kW.

5. System Configuration

Pinagsasama-sama ang lahat ng mga kalkulasyong ito, maaari mong i-configure ang isang system na nakakatugon sa iyong mga partikular na pangangailangan.

Halimbawang Configuration:

Lokasyon: Abuja, na may average na 5.45 na oras ng sikat ng araw bawat araw.

Kabuuang Load Power: 1965W, kabilang ang isang inductive load (air conditioner).

Imbakan ng Enerhiya: 15635Wh, sapat para sa hindi bababa sa isang araw ng backup.

Uri ng System: Off-grid, na walang pag-asa sa mga panlabas na pinagmumulan ng kuryente tulad ng generator o grid.

Uri ng Baterya: Lithium-ion, mas gusto para sa mahabang buhay nito at malalim na mga kakayahan sa paglabas.

Praktikal na Pananaw: Ang pagsasaayos na ito ay perpekto para sa mga lokasyong may pare-parehong sikat ng araw at minimal na imprastraktura, na tinitiyak ang isang maaasahang supply ng kuryente kahit na sa maulap na panahon.

6. System Wiring Diagram

Ang huling hakbang ay upang lumikha ng isang detalyadong wiring diagram. Dapat nitong malinaw na ipakita ang mga koneksyon sa pagitan ng mga solar panel, baterya, inverter, charge controller, at load. Ang isang mahusay na iginuhit na wiring diagram ay mahalaga para sa parehong pag-install at pagpapanatili ng system, na tinitiyak na ang lahat ng mga bahagi ay maayos na konektado at protektado.

Bakit ito mahalaga: Ang isang malinaw na wiring diagram ay nagpapaliit ng mga error sa pag-install na maaaring magdulot ng mga inefficiencies ng system o kahit na pagkabigo. Nagsisilbi rin itong mahalagang sanggunian para sa pag-troubleshoot at mga pag-upgrade sa hinaharap.

Kung kailangan mo ng disenyo para sa isang tirahan, komersyal, o pang-industriya na aplikasyon, makipag-ugnayan sa amin sa www.suness.com at matutulungan ka naming idisenyo ang iyong sistema ng pag-iimbak ng enerhiya nang libre!
