Paano mag-charge ng mga lithium batteries para sa mga photovoltaic energy storage system?

I. Bakit Hindi Direktang Singilin ang Mga Lithium Baterya mula sa Mga Solar Panel, Grid, o Mga Generator?

Sa mga photovoltaic energy storage system, ang mga lithium batteries ay hindi maaaring direktang ma-charge ng mga solar panel, grid, o generators dahil ang mga power source na ito ay karaniwang nagbibigay ng pabagu-bagong boltahe at kasalukuyang na maaaring hindi angkop para sa pag-charge ng baterya. Narito kung bakit:

Mga Isyu sa Pagtutugma ng Boltahe at Kasalukuyang

Mga Solar Panel: Ang mga solar panel ay gumagawa ng DC (direktang kasalukuyang) na nagbabago sa tindi ng sikat ng araw, temperatura, at mga katangian ng panel. Ginagawa nitong mahirap na itugma ang iba't ibang boltahe at kasalukuyang sa mga partikular na pangangailangan sa pag-charge ng mga baterya ng lithium, na posibleng humahantong sa sobrang pag-charge, undercharging, o pagkasira ng baterya. Samakatuwid, ang mga solar panel ay nangangailangan ng charge controller o inverter upang i-regulate ang boltahe at kasalukuyang para sa pag-charge ng baterya.

Ang Grid: Ang grid ay nagbibigay ng AC (alternating current), habang ang mga lithium na baterya ay karaniwang nangangailangan ng DC. Ang direktang pagkonekta sa grid sa isang baterya ay maaaring humantong sa kawalan ng kakayahan o pinsala. Upang malutas ito, ang mga inverter ay ginagamit upang i-convert ang AC sa DC, na nagpapagana ng wastong pag-charge ng baterya.

Mga Generator: Tulad ng grid, gumagawa din ang mga generator ng AC, na maaaring mag-iba-iba, lalo na sa pagbabago ng mga load. Samakatuwid, ang mga generator ay kailangang nilagyan ng rectifier upang ma-convert ang AC sa stable DC bago mag-charge ng lithium battery.

Ang Pangangailangan para sa Pamamahala ng Pagsingil

Proseso ng Pagcha-charge: Ang mga lithium na baterya ay nangangailangan ng tumpak na mga protocol sa pag-charge, kabilang ang Constant Current (CC) at Constant Voltage (CV) na paraan ng pag-charge, upang matiyak ang kaligtasan at mahabang buhay. Ang overcharging, overheating, o undercharging ay maaaring humantong sa pagkasira ng baterya.

Mga Controller ng Pagsingil: Tinitiyak ng mga device na ito na ang charging current at boltahe ay pinananatili sa loob ng mga ligtas na limitasyon, na pumipigil sa labis na pag-charge o malalim na pag-discharge, at pagpapahaba ng habang-buhay ng baterya.

Battery Management System (BMS): Sinusubaybayan ng BMS ang kalusugan ng baterya, kabilang ang boltahe, temperatura, at estado ng singil (SOC), na tinitiyak na ligtas at mahusay na gumagana ang baterya habang nagcha-charge.

Mga Alalahanin sa Kaligtasan Ang direktang pagkonekta ng mga solar panel, grid, o generator sa mga baterya ng lithium ay maaaring magresulta sa iba't ibang panganib sa kaligtasan:

Overcharging: Ang sobrang current o boltahe ay maaaring makapinsala sa panloob na istraktura ng baterya, na posibleng magdulot ng sunog o pagsabog.

Deep Discharge: Ang hindi sapat na kasalukuyang pag-charge ay maaaring humantong sa undercharging, na maaaring paikliin ang habang-buhay ng baterya.

Pinsala ng Baterya: Kung walang wastong boltahe at kasalukuyang regulasyon, maaaring makompromiso ang kemikal na istraktura ng baterya, na humahantong sa kumpletong pagkabigo.

Kahusayan at Katatagan Ang mga espesyal na kagamitan sa pag-charge, tulad ng mga inverter, charge controller, at BMS, ay hindi lamang pinangangalagaan ang baterya kundi pinapabuti rin ang kahusayan sa pag-charge. Tinitiyak ng mga device na ito na ang enerhiyang nabuo ng mga solar panel ay mahusay na nakaimbak sa baterya.

MPPT (Maximum Power Point Tracking): Ino-optimize ng teknolohiyang ito ang pagganap ng mga solar panel, inaayos ang pagsingil upang makamit ang pinakamataas na posibleng kahusayan.

Stable DC Current: Parehong ang grid at generator ay nangangailangan ng conversion sa stable DC upang maiwasan ang mga pagbabago-bago na maaaring makapinsala sa baterya.

II. Anong mga Makina ang Maaaring Gamitin upang Mag-charge ng Mga Baterya ng Imbakan ng Enerhiya?

Ang mga bateryang pang-imbak ng enerhiya, tulad ng mga ginagamit sa mga solar system, ay karaniwang sinisingil gamit ang mga espesyal na kagamitan. Narito ang mga pangunahing uri:

Solar Inverters: Ang pangunahing aparato sa isang solar power system, pinapalitan nito ang DC power na nabuo ng mga solar panel sa AC. Maraming PV inverters ang may kasamang built-in na pag-charge sa pamamahala ng mga function, na nagbibigay-daan sa conversion at pag-imbak ng solar power sa energy storage battery.

Mga Kontroler ng Pagsingil: Kinokontrol ng mga device na ito ang boltahe at agos sa pagitan ng mga solar panel at mga baterya ng pag-iimbak ng enerhiya, na tinitiyak na na-charge ang baterya sa tamang rate. Mahalaga ang mga ito para maiwasan ang overcharging o undercharging, na maaaring paikliin ang buhay ng baterya. Ang mga controller ng singil ay kadalasang may dalawang uri: MPPT at PWM.

Mga Hybrid Inverters: Ang mga inverter na ito ay namamahala sa daloy ng enerhiya sa pagitan ng grid, mga solar panel, at mga baterya ng imbakan. Ang mga hybrid na inverter ay maaaring walang putol na magpalipat-lipat sa pagitan ng mga pinagmumulan ng enerhiya, na tinitiyak na ang baterya ng imbakan ay mahusay na na-charge kapag sumisikat ang araw, at ang grid ay ginagamit kapag kinakailangan.

III. Kumusta Mga Baterya ng Lithium Sisingilin sa pamamagitan ng Inverters?

Sa isang solar energy storage system, ang mga lithium na baterya ay sinisingil sa pamamagitan ng mga inverter na nakikipag-ugnayan sa Battery Management System (BMS). Tinitiyak ng pakikipag-ugnayang ito na ang pag-charge ay ligtas, mahusay, at iniangkop sa mga pangangailangan ng baterya.

Inverter at Komunikasyon ng Baterya

Pinapayagan ng mga modernong sistema ang komunikasyon sa pagitan ng BMS at inverter sa pamamagitan ng mga protocol tulad ng RS485 o CAN. Tinitiyak nito na ang baterya SOC (State of Charge), boltahe, at temperatura ay sinusubaybayan at inaayos para sa pinakamainam na pag-charge.

Ang inverter ay nagtatanong sa BMS upang matukoy ang katayuan ng baterya, at batay sa impormasyon, inaayos nito ang charging current at boltahe, na binabawasan ang panganib ng overcharging o overheating.

Proseso ng Inverter Charging na may Komunikasyon

Ang inverter ay unang kumukuha ng data mula sa BMS tungkol sa kasalukuyang boltahe at SOC ng baterya.

Inaayos nito ang kasalukuyang nagcha-charge at nagpapanatili ng Constant Voltage mode habang malapit nang mapuno ang baterya.

Mahalaga rin ang pagkontrol sa temperatura, at kung masyadong mainit ang baterya, aalertuhan ng BMS ang inverter upang bawasan ang kasalukuyang charging upang maiwasan ang sobrang init.

Walang Komunikasyon: Mga Panganib at Kakulangan Kung ang inverter at BMS ay hindi nakikipag-ugnayan, ang inverter ay dapat umasa sa mga preset na parameter ng pagsingil. Maaari itong humantong sa kawalan ng kakayahan o mga panganib tulad ng sobrang pagsingil o undercharging:

Hindi maisasaayos ng inverter ang diskarte sa pag-charge nito batay sa real-time na data mula sa baterya.

Kung walang data ng temperatura mula sa BMS, maaaring magpatuloy ang inverter sa pag-charge kahit na mag-overheat ang baterya, na nanganganib na masira.

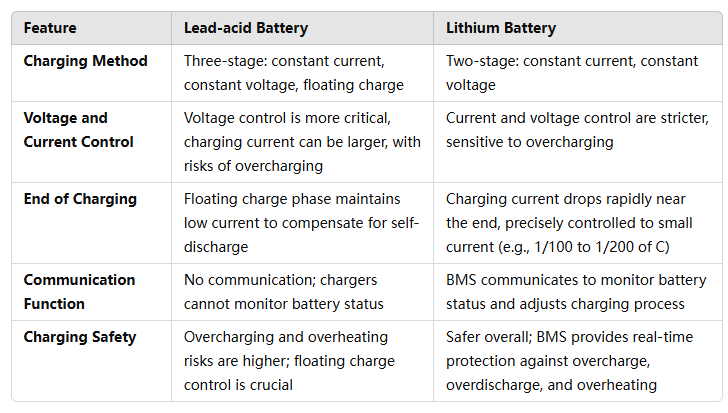

IV. Paano Naiiba ang Mga Istratehiya sa Pag-charge sa pagitan ng Mga Lithium Baterya at Lead-Acid Baterya?

Ang mga baterya ng lithium at lead-acid ay may pangunahing magkakaibang mga diskarte sa pagsingil dahil sa kanilang magkakaibang katangian.

Proseso ng Pag-charge:

Mga Baterya ng Lead-Acid: Karaniwang gumagamit ng tatlong yugto na proseso ng pagsingil:

Constant Current (nagcha-charge gamit ang isang nakapirming kasalukuyang),

Patuloy na Boltahe (nagcha-charge gamit ang isang nakapirming boltahe, kung saan bumababa ang kasalukuyang),

Lutang (pagpapanatili ng boltahe sa isang mas mababang antas upang kontrahin ang self-discharge).

Mga Lithium Baterya: Gumamit ng dalawang yugto ng proseso ng pag-charge, na kinasasangkutan ng:

Constant Current (CC): Isang nakapirming kasalukuyang hanggang sa maabot ng boltahe ng baterya ang limitasyon nito.

Constant Voltage (CV): Kapag naabot na ang limitasyon ng boltahe, bumababa ang kasalukuyang habang umabot sa full charge ang baterya.

Boltahe at Kasalukuyang Kontrol:

Lead-Acid: Nangangailangan ng maingat na pamamahala ng boltahe, dahil ang sobrang pagsingil ay maaaring humantong sa mga paglabas ng gas at pagbaba ng buhay ng baterya.

Lithium: Ang mga bateryang ito ay karaniwang may mas mataas na boltahe sa bawat cell (sa paligid ng 4.2V bawat cell) at nangangailangan ng tumpak na kontrol ng boltahe upang maiwasan ang sobrang pagsingil.

Bilis at Kahusayan ng Pag-charge:

Ang mga Lead-Acid na Baterya ay nagcha-charge nang mas mabagal at hindi makayanan ang mataas na charging currents nang kasinghusay ng mga lithium batteries.

Ang mga Lithium Baterya ay mas mabilis na mag-charge at mas siksik sa enerhiya, ibig sabihin, makakapaghatid sila ng mas maraming power sa mas maliit na espasyo, ngunit nangangailangan sila ng mas advanced na mga sistema ng pamamahala sa pag-charge (gaya ng BMS) upang matiyak ang kaligtasan.

Konklusyon

Ang pag-charge ng mga baterya ng lithium sa mga photovoltaic energy storage system ay nangangailangan ng espesyal na kagamitan at pamamaraan. Ang direktang pagsingil mula sa mga solar panel, grid, o generator ay hindi epektibo at posibleng makapinsala dahil sa hindi pagkakatugma sa boltahe at kasalukuyang. Sa halip, tinitiyak ng mga device tulad ng mga inverter, charge controller, at BMS na mahusay at ligtas na na-charge ang mga lithium batteries. Higit pa rito, ang mga diskarte sa pag-charge para sa mga baterya ng lithium ay malaki ang pagkakaiba sa mga lead-acid na baterya, kaya napakahalaga na gumamit ng wastong kagamitan sa pag-charge para sa pinakamainam na pagganap at kaligtasan.
