Paano Pumili ng Tamang Sukat ng Cable para sa Energy Storage Systems

Ang pagpili ng tamang laki ng cable ay isang kritikal na hakbang sa disenyo at pag-install ng mga energy storage system (ESS). Direktang nakakaapekto ang wastong laki ng cable sa kaligtasan ng system, kahusayan, katatagan ng boltahe, at pangmatagalang pagiging maaasahan. Ang mga maliliit na cable ay maaaring humantong sa sobrang pag-init, labis na pagbaba ng boltahe, at pagkawala ng enerhiya, habang ang mga malalaking cable ay nagpapataas ng hindi kinakailangang gastos sa system.

Bakit Mahalaga ang Sukat ng Cable sa Energy Storage System

Sa mga sistema ng pag-iimbak ng enerhiya ng baterya, ang mga cable ay nagdadala ng matataas na DC at AC na agos sa mahabang panahon. Tinitiyak ng tamang laki ng cable:

Matatag na pangmatagalang singil at pagganap ng paglabas

Nabawasan ang pagkawala ng kuryente at pagbuo ng init

Pagsunod sa mga pamantayan sa kaligtasan ng kuryente

Maaasahang operasyon sa parallel at high-power system

Mas madaling pagsasama ng system sa mga inverters at PCS unit

Para sa mga kontratista at installer ng EPC, nakakatulong din ang malinaw na gabay sa pagpapalaki ng cable na bawasan ang mga error sa pag-install at mga panganib sa pagpapanatili pagkatapos ng pag-install.

Mga Pangunahing Salik na Nakakaapekto sa Pagpili ng Sukat ng Cable

Bago pumili ng laki ng cable, dapat suriin ang mga sumusunod na salik:

1. Antas ng Boltahe ng System (48V, 96V, 400V, 800V, atbp.)

2. Maximum Charge at Discharge Current

3. Haba ng Cable at Distansya sa Pag-install

4. Parallel Configuration (bilang ng mga unit ng baterya)

5. Ambient Temperature at Installation Environment

6. Mga Local Electrical Code at Pamantayan

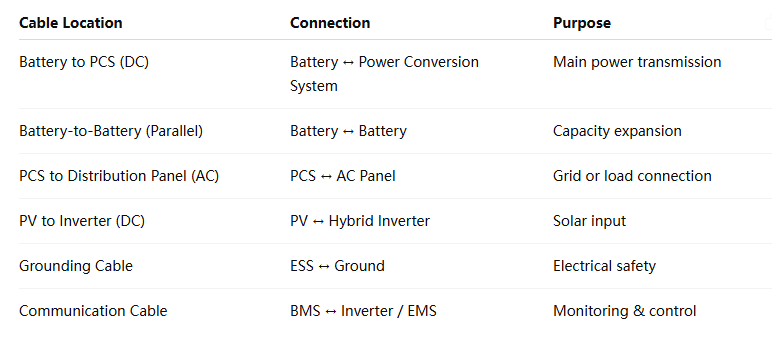

KARANIWANG CABLE APPLICATION POINTS SA ESS

Ang mga sistema ng pag-iimbak ng enerhiya ay karaniwang nangangailangan ng mga cable sa ilang mga pangunahing punto ng koneksyon:

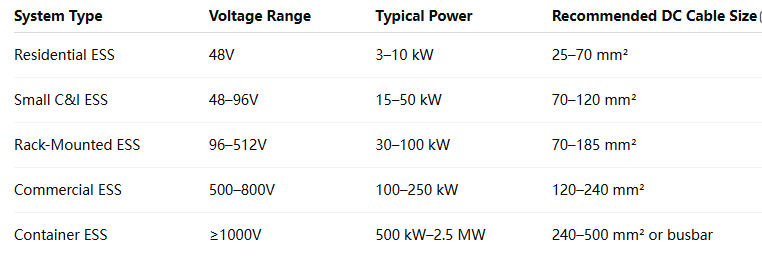

Mga Inirerekomendang Laki ng DC Cable (Baterya hanggang PCS)

Ang mga kable ng DC ay humahawak sa pangunahing daloy ng kuryente sa mga sistema ng pag-iimbak ng enerhiya. Ipinapakita ng talahanayan sa ibaba ang mga karaniwang ginagamit na hanay ng laki ng cable batay sa uri ng system at boltahe.

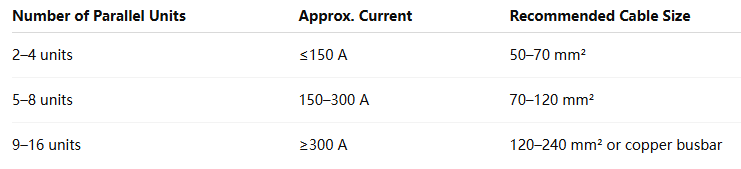

Sukat ng Cable ng Parallel Connection ng Baterya

Kapag ang maramihang mga yunit ng baterya ay konektado nang magkatulad, ang kasalukuyang pagtaas ng malaki. Ang laki ng cable ay dapat na sukat nang naaayon.

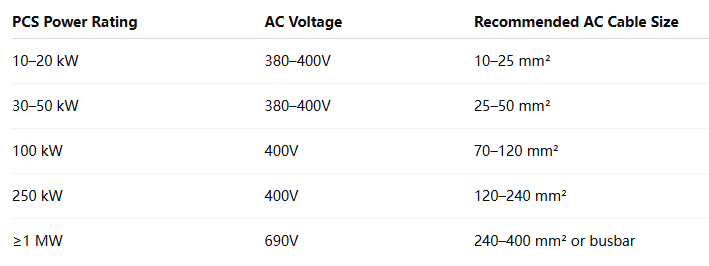

Inirerekomendang Mga Sukat ng AC Cable (PCS hanggang Distribution Panel)

Ang pagpili ng AC cable ay depende sa PCS power rating at output voltage.

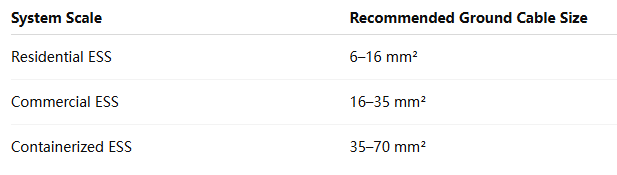

Mga Rekomendasyon sa Grounding Cable

Ang wastong saligan ay mahalaga para sa kaligtasan at pagsunod sa ESS.

Pinakamahuhusay na Kasanayan para sa Pagpili ng ESS Cable

Palaging piliin ang laki ng cable batay sa maximum na tuluy-tuloy na kasalukuyang, hindi nominal na kapangyarihan

Payagan ang margin para sa pagpapalawak sa hinaharap sa mga modular na disenyo ng ESS

Gumamit ng mga certified copper cable na may naaangkop na insulation rating

I-minimize ang haba ng cable upang mabawasan ang pagbaba ng boltahe at pagkawala ng kuryente

Sundin ang mga rekomendasyon ng tagagawa ng inverter at baterya

Konklusyon

Ang pagpili ng tamang laki ng cable para sa mga sistema ng pag-iimbak ng enerhiya ay mahalaga para sa ligtas, mahusay, at maaasahang operasyon. Sa pamamagitan ng pag-unawa sa boltahe ng system, kasalukuyang mga kinakailangan, at mga sitwasyon sa pag-install, ang mga EPC at installer ay maaaring makabuluhang mapabuti ang pagganap ng system at mabawasan ang mga pangmatagalang panganib.

Ang mga tagagawa na nagbibigay ng malinaw na mga alituntunin sa laki ng cable ay tumutulong na pasimplehin ang pag-install at pahusayin ang kasiyahan ng customer sa mga proyektong ESS ng residential, komersyal, at utility-scale.
